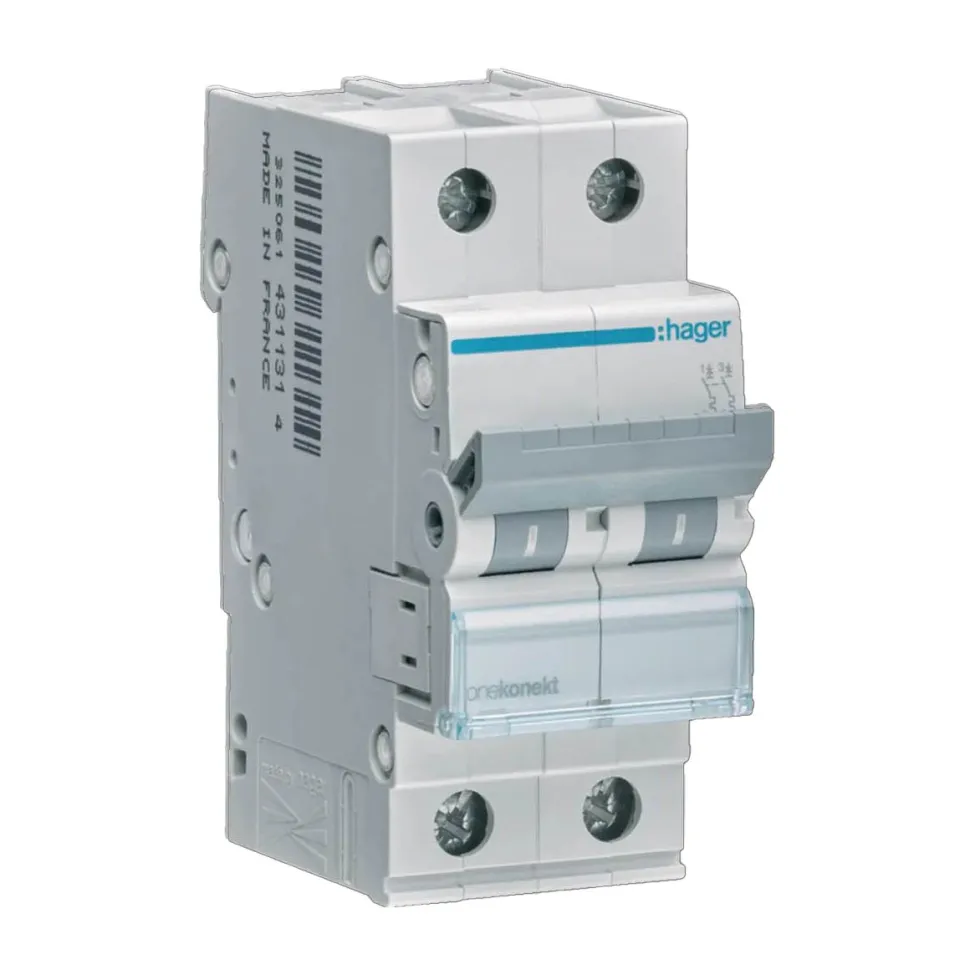

Dvärgbrytare Hager Skruvanslutning 2-polig med C-karakteristik Brytförmåga 6 kA

Välj dvärgbrytare (1-3 poliga) från hager för ett pålitligt och tryggt skydd av kablar och ledningar mot överlast och kortslutning. Med användningsområden som främst är avsedd för bostäder och mindre kommersiella fastigheter. Dvärgbrytarna finns med B, och C-karakteristik och väljs efter användningsområde. Tillbehör som hjälpkontakter monteras utan verktyg på dvärgbrytaren.

Dvärgbrytare för alla tillfällen
Välj dvärgbrytare (1-3 poliga) från hager för ett pålitligt och tryggt skydd av kablar och ledningar mot överlast och kortslutning. För alla användningsområden från bostäder och kommersiella fastigheter. Dvärgbrytarna finns med B, C och D-karakteristik och väljs efter användningsområde. Alla dvärbbrytare har energibegränsningsklass 3. Tillbehör som hjälpkontakter, signalkontakter, shuntutlösare och underspänningsutlösare monteras utan verktyg på dvärgbrytaren.

Ska jag välja B-, C- eller D-karakteristik på dvärgbrytaren?
Karakteristiken beror på Hagerlken applikation dvärgbrytaren sitter i. Det beror också på längd och area på kabeln som ska skyddas (utlösningsvillkoret). Man anpassar även karakteristik efter krav på selektiVitet.

Karakteristik B
I anläggningar utan stora inkopplingsströmstötar t.ex. för belysning, vägguttag och styrströmskretsar.

Karakteristik C
Är lämplig där man har måttliga inkopplingsströmstötar från exempelvis mikrovågsugnar transformatorer, motorer osv.

Karakteristik D
Är lämplig där man har höga inkopplingsströmstötar t.ex. i Hagerssa motorer osv. Hagerktigast är att man alltid säkerställer utlösningsvillkoret och att man där beaktar minsta kortslutningsström som kan uppträda Vid fel.

Vid installation av dvärgbrytare B, C och D ska alltid märkströmmen vara lägre än kabels strömvärde.

Ska jag välja 6 kA eller 10 kA-dvärgbrytare?
Brytförmågan ska väljas efter den högsta kortslutningsströmmen som kan uppträda, normalt innebär detta att det är den tre-fasiga som är dimensionerande (Ikmax). En vanligt förekommande uppfattning är att användningen av en 10 kA MCB ger en ”högre kvalitet” än 6 kA men så är inte fallet.

Enkelt att byta dvärgbrytare med QuickConnect
Enkelt att byta dvärgbrytare på DIN-skenan. En fördelning skall fungera klanderfritt från första stund den har monterat men elcentraler lever ett statiskt liv och eventuell utbyggnad eller byte av komponenter, inklusive automatsäkringar, ska kunna utföras med så lite störningar som möjligt. Med en dvärgbrytare med QuickConnect är det mycket enkelt att utföra eventuellt byte mitt på en DIN-skena. Tack vara det innovativa DIN-skenefästet är det bara att lossa ledningen, dra ut fästet och ge ett lätt tryck på fasskenans kant så att den släpper från dvärgbrytaren och skjut sedan upp dvärgbrytaren från DIN-skenan. Så enkelt kan du koppla loss produkter från DIN-skenan.

Specifikation
– Kapslingsklass (IP): IP20
– MAX Frekvensområde (Hz): 60
– MIN Frekvensområde (Hz): 50
– Inbyggnadsdjup (mm): 70
– Antal avsäkrade poler: 2
– Antal poler (totalt): 2
– Bredd i antal modulmellanrum: 2
– Föroreningsgrad: 2
– Impulsskydd märkspänning Uimp (kV): 4
– Märkspänning (V): 400
– MAX Anslutningsbar ledararea entrådigt (mm²): 35
– MAX Anslutningsbar ledararea mångtrådig (mm²): 25
– MAX Omgivningstemperatur under drift (°C): 70
– MIN Anslutningsbar ledararea entrådigt (mm²): 1
– MIN Anslutningsbar ledararea mångtrådig (mm²): 1
– MIN Omgivningstemperatur under drift (°C): -25
– Nominell isolationsspänning (V): 500
– Överspänningskategori: 3
– Parallell omkoppling neutralledare: Nej
– Spänningstyp: AC
– Strömbegränsningsklass: 3
– Utlösningskarakteristik: C-
Tillsatsanordningar möjliga: Ja
– Explosionssäker: Nej
– Infälld montering: Ja
– Brytförmåga Vid kortslutning Icn EN 60898 Vid 400 V (kA): 6
